Os quadros Nacional da linha DRYWALL suportam uma grande quantidade de circuitos elétricos, com segurança, organização e com um acabamento diferenciado para construções de alto padrão.
Tem uma profundidade especial de 90mm, para instalação em paredes finas ou Drywall.
Proteção contra
sobrecargas
Proteção contra sobrecargas e curto circuitos nas instalações elétricas
Drywall embutir, acabamento alto padrão
Acabamento especial na moldura, apropriado para instalações de alto luxo.
Atende às normas Nacionais e Internacionais
NBRIEC 61439
NR-10
NBR5410

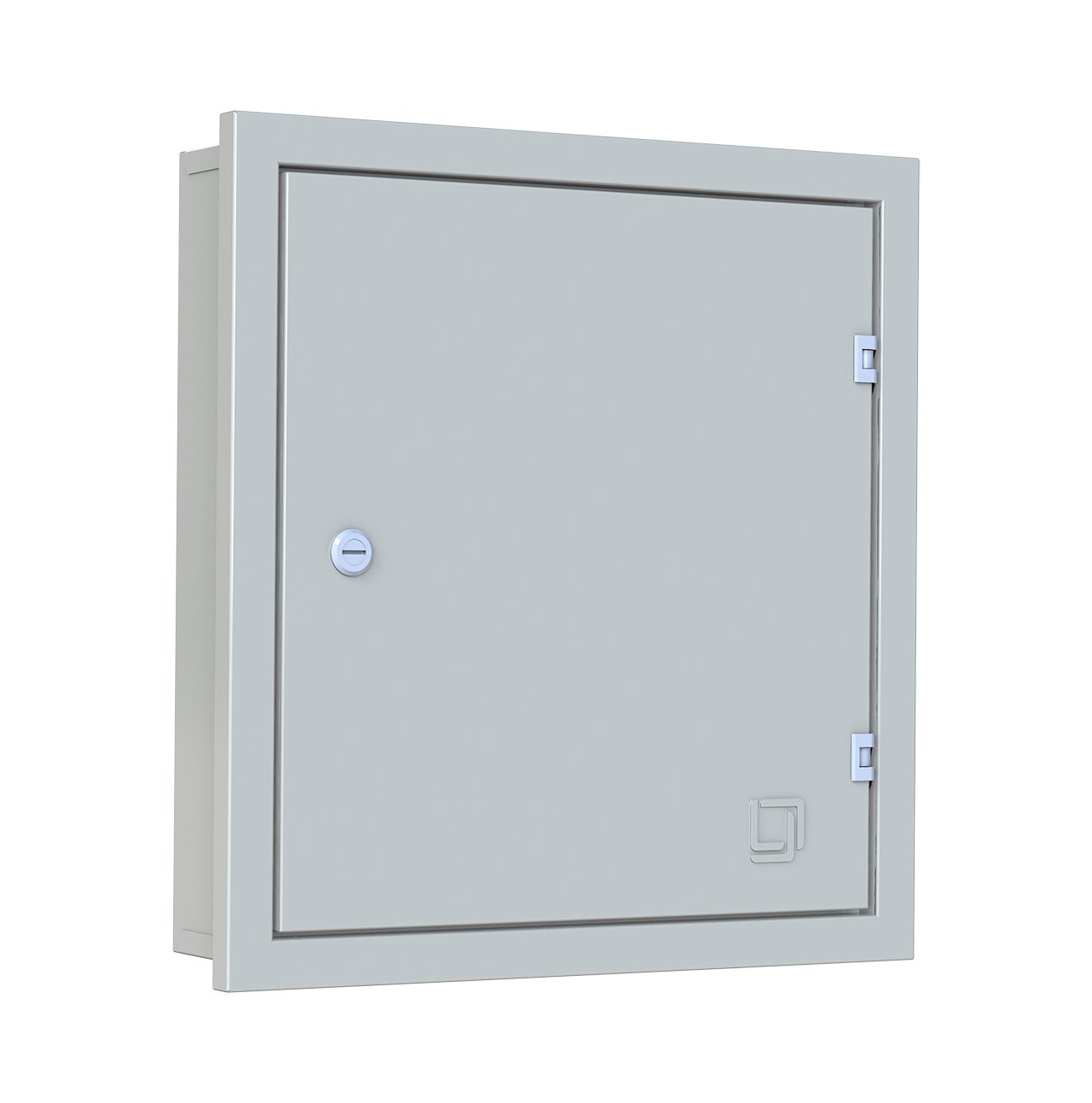

QDC DRYWALL
P90.63A - IP40
Moldura
- 36 módulos
- 520 x 490 x 110 MM (A x L x P)
- 54 módulos
- 660 x 490 x 110 MM (A x L x P)

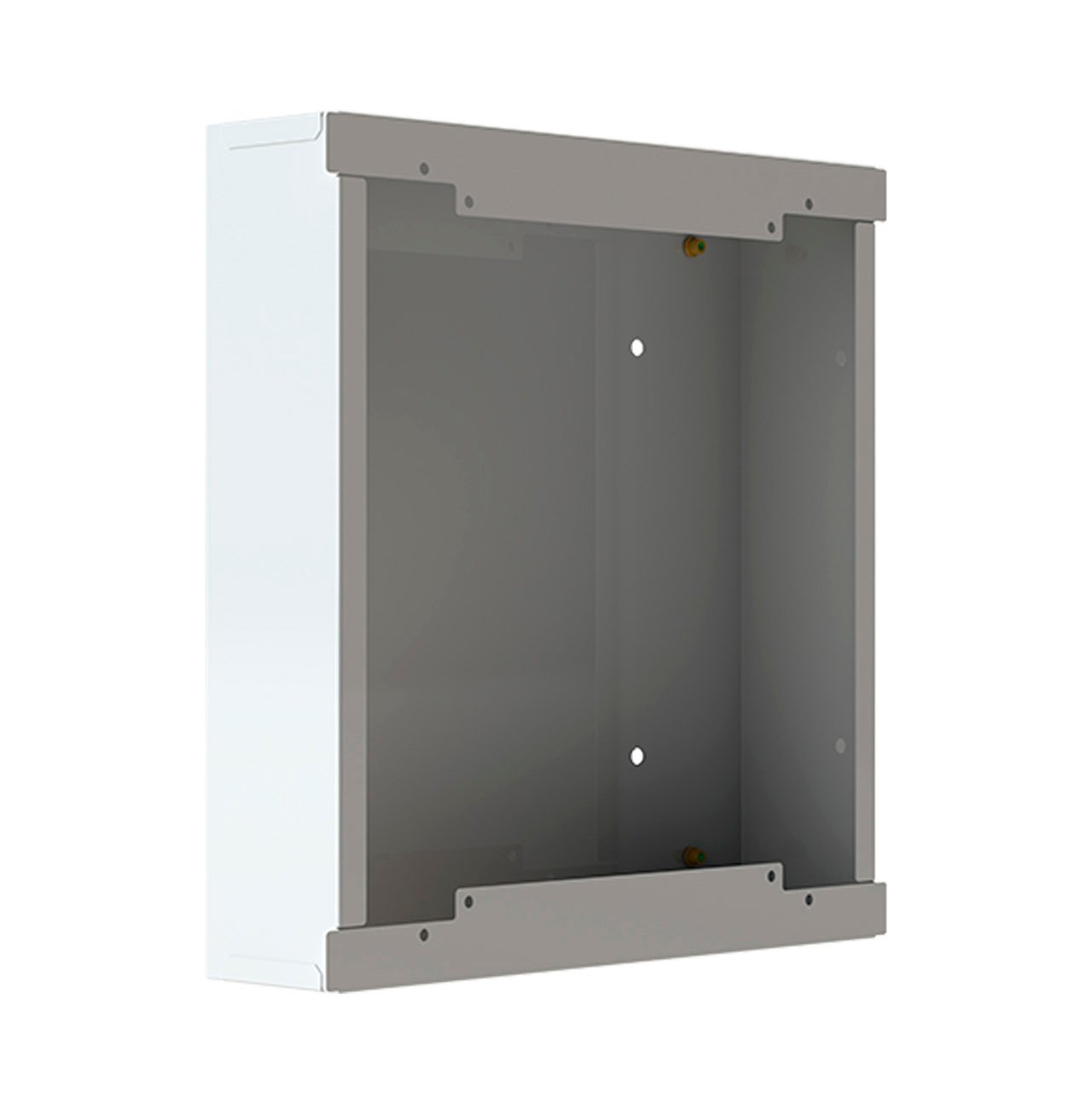

Fundo
- 36 módulos
- 490 x 460 x 90 MM (A x L x P)
- 54 módulos
- 630 x 460 x 90 MM (A x L x P)
Informações técnicas
P90.63A - IP40
Fecho metálico tipo fenda ou porta cadeado
Dobradiça metálica Embutida preta ou cromada
Selo de autenticidade gravado na porta
Proteção contra sobrecargas
Nossos quadros fazem a proteção contra sobrecargas e curto circuitos nas instalações elétricas, bem como a proteção de eletrodomésticos contra sobre-tensões nos circuitos elétricos.
A utilização e a facilidade de uso dos DRs ajudam na proteção contra choque elétricos nas pessoas.
São equipamentos duráveis e indicados para uso em áreas marítimas, possuem proteção total contra corrosão.
QDC embutir ou sobrepor, acabamento alto padrão.
O quadro Nacional da Linha DRYWALL, é fabricado em chapa galvanizada minimizada, HDG - USIGAL - GI com espessura de 0,95 mm (#20).
Todos os componentes do quadro possuem proteção 100% contra corrosão.
Quadro para instalação embutida. Contém acabamento especial na moldura, apropriado para instalações de alto luxo.
Possue dobradiças metálicas pretas, fecho tipo fenda em polioretano preto. Porta e moldura podem ser fabricadas em aço inoxidável.
OBS.: Quadro exclusivo para instalação de disjuntores, DRs, Barramentos e componentes no trilho DIN. Não permite utilização de sinalização na porta.
Atende às normas Nacionais e Internacionais
→ Atende as normas nacionais e Internacionais, NBRIEC 61439 / NR-10 / NBR5410
→ Pintura eletrostática, Cinza Claro - Ral 7035
→ Corrente Nominal Máxima: 63A
→ Tensão Nominal Máxima: 380 V
→ Grau de proteção: IP30
→ Instalação abrigada
→ ICC: 10 KA / 380V
Outras dúvidas?
Instalação P90.63A - IP40
Composto por 4 Módulos
04 Etapas de instalação
FUNDO
Colocação de eletrodutos e passagem dos cabos.

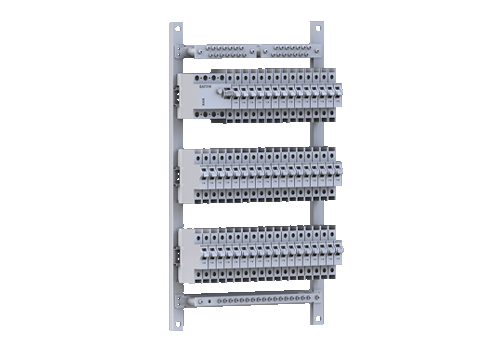

CHASSI INTERNO
Fechamento dos cabos nos disjuntores e barramentos.

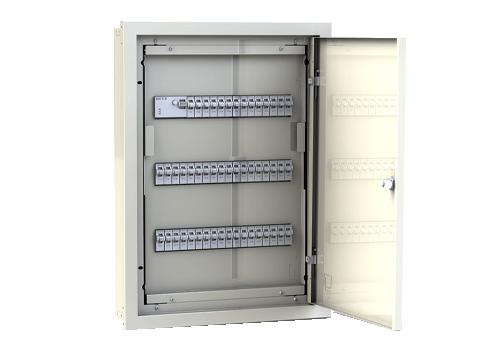

CHASSI COM ESPELHO
Proteção IP2X. Testes e confirmação dos circuitos.

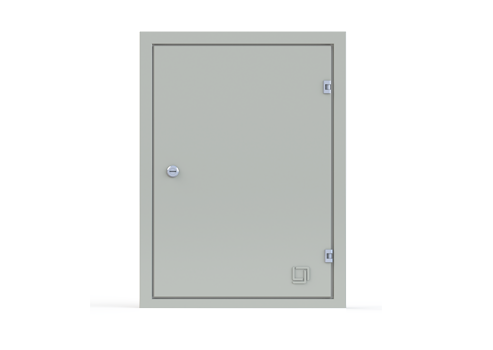

PORTA E MOLDURA
Acabamento final.
