Os quadros elétricos “Nacional” da linha ADAPT suportam uma grande quantidade de circuitos elétricos, com segurança, organização e com um acabamento diferenciado para atender construções de alto padrão.
Os Quadros da Linha ADAPT podem ser instalados embutidos ou de sobrepor. Possuem profundidade especial de 170mm.
Proteção contra
sobrecargas
Proteção contra sobrecargas e curto circuitos nas instalações elétricas
Adapt embutir ou sobrepor, acabamento alto padrão
Contém acabamento especial na moldura, o que permite ser instalado embutido ou de sobrepor.
Atende às normas Nacionais e Internacionais
NBRIEC 61439
NR-10
NBR5410
QDC
P170.250A - IP40

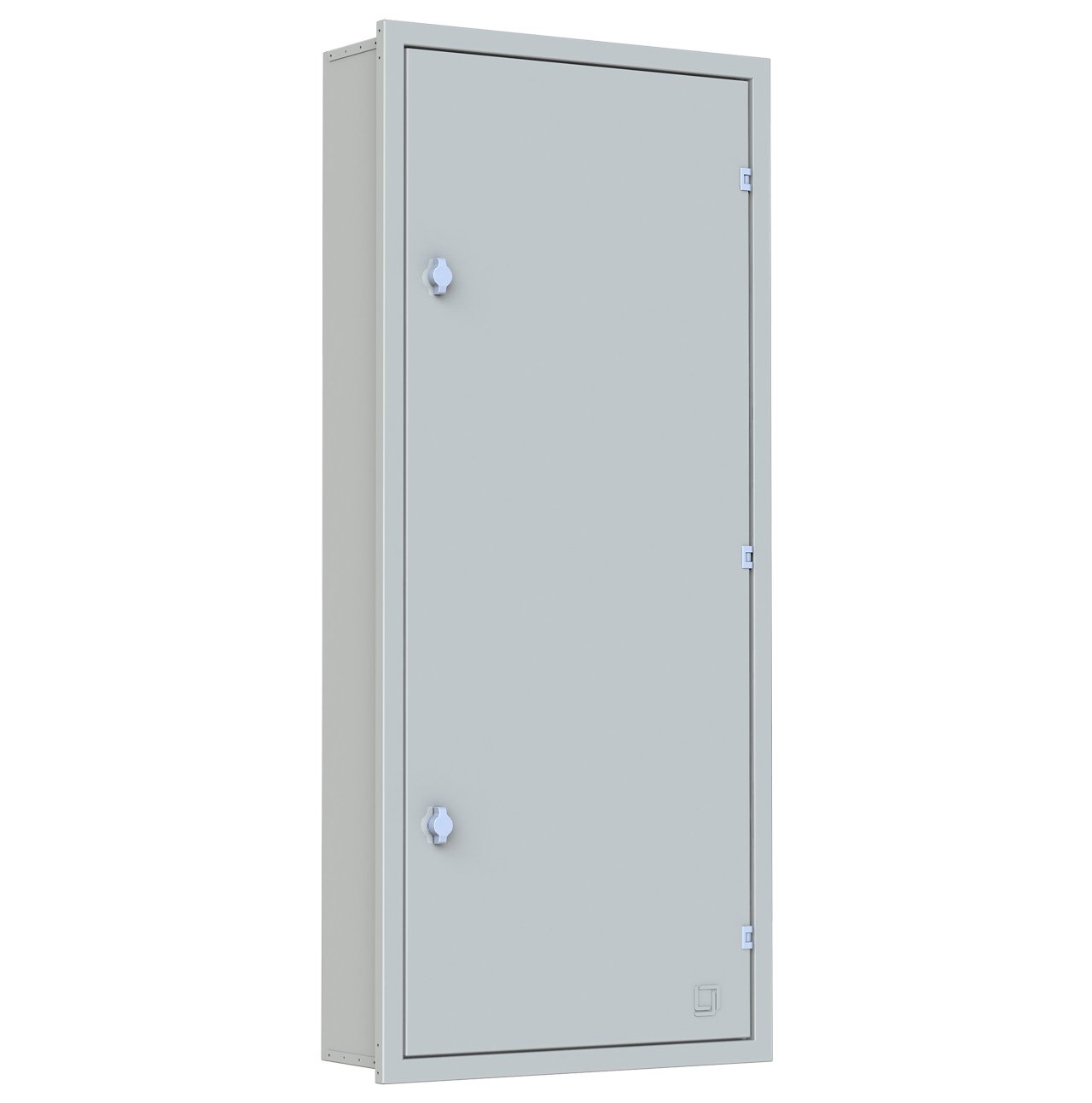

Moldura
- 30 módulos
- 825 x 600 x 190 MM (A x L x P)
- 52 módulos
- 1000 x 600 x 190 MM (A x L x P)
- 74 módulos
- 1175 x 600 x 190 MM (A x L x P)
- 96 módulos
- 1350 x 600 x 190 MM (A x L x P)
- 118 módulos
- 1525 x 600 x 190 MM (A x L x P)

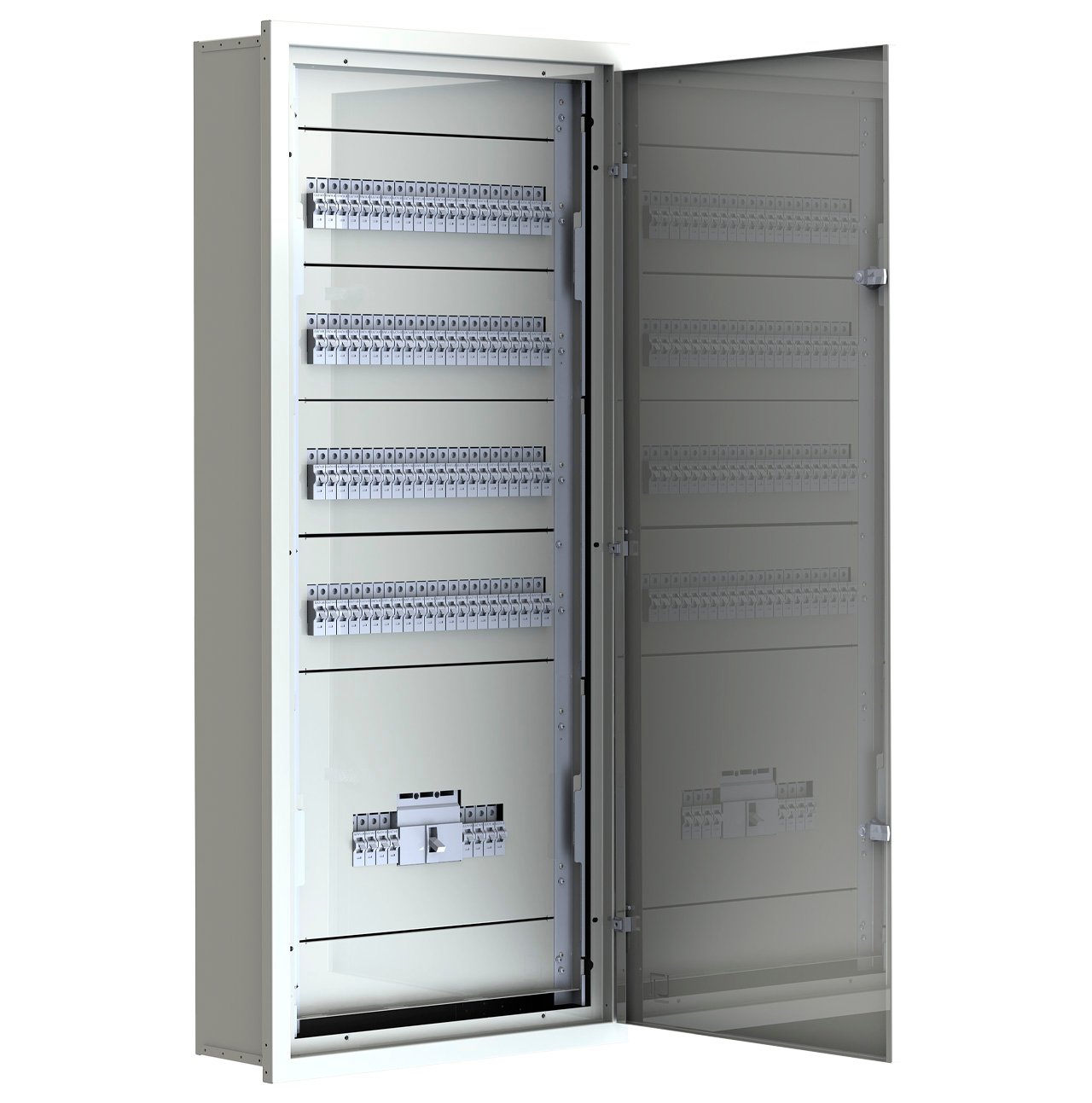

Fundo
- 30 módulos
- 795 x 570 x 170 MM (A x L x P)
- 52 módulos
- 970 x 570 x 170 MM (A x L x P)
- 74 módulos
- 1145 x 570 x 170 MM (A x L x P)
- 96 módulos
- 1320 x 570 x 170 MM (A x L x P)
- 118 módulos
- 1495 x 570 x 170 MM (A x L x P)
Informações técnicas
P170.250A - IP40
Fecho metálico tipo fenda ou porta cadeado
Dobradiça metálica Embutida preta ou cromada
Selo de autenticidade gravado na porta
Proteção contra sobrecargas
Nossos quadros fazem a proteção contra sobrecargas e curto circuitos nas instalações elétricas, bem como a proteção de eletrodomesticos contra sobre-tensões nos circuitos elétricos.
A utilização e a facilidade de uso dos DRs ajudam na proteção contra choque elétricos nas pessoas.
São equipamentos duráveis e indicados para uso em áreas marítimas, possuem proteção total contra corrosão.
QDC embutir ou sobrepor, acabamento alto padrão.
O quadro Nacional da Linha ADAPT é fabricado em chapa galvanizada, minimizada, HDG - USIGAL - GI com espessura de 1,25 mm (#18).
Todos os components do quadro possuem proteção 100% contra corrosão.
Contém acabamento especial na moldura, o que permite ser instalado embutido ou de sobrepor.
As dobradiças embutidas, metálicas na cor preta ou cromada. O fecho é metálico com porta cadeado, para atender a NR-10. Demais fechos serão tipo fenda, de Polietileno preto.
Atende às normas Nacionais e Internacionais
→ Atende as normas nacionais e Internacionais,
NBRIEC 61439 / NR-10 / NBR5410
→ Pintura eletrostática, Cinza Claro - Ral 7035
→ Corrente Nominal Máxima: 250A
→Tensão Nominal Máxima: 440Vca
→ Grau de proteção: IP30
→ Instalação abrigada
→ ICC: 25 Ka / 380V
Outras dúvidas?
Instalação P170.250A - IP40
Composto por 4 Módulos
04 Etapas de instalação

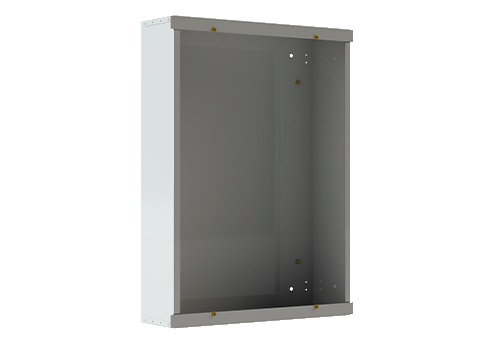

FUNDO
Colocação de eletrodutos e passagem dos cabos.

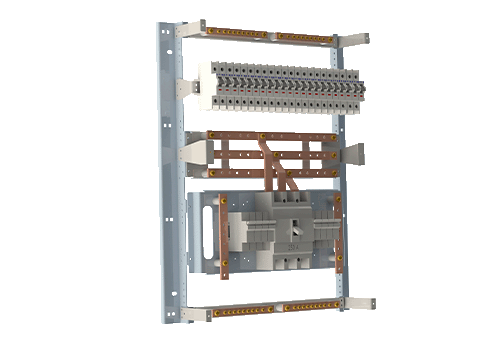

CHASSI INTERNO
Fechamento dos cabos nos disjuntores e barramentos.

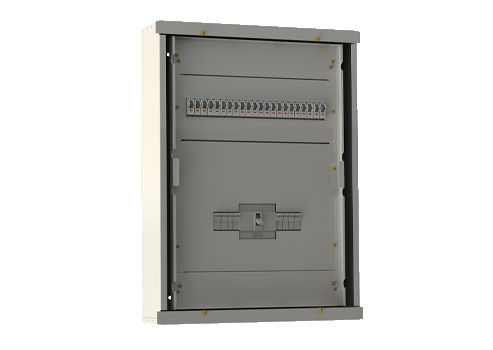

CHASSI COM ESPELHO
Proteção IP2X. Testes e confirmação dos circuitos.

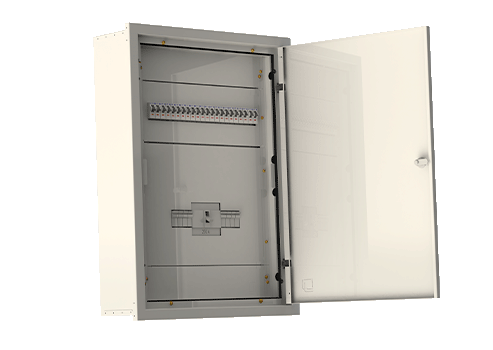

PORTA E MOLDURA
Acabamento final.
