Os quadros de automação são apropriados para instalação adequada de todos os componentes importantes e tecnológicos de toda à automação.
Os quadros Nacional suportam uma grande quantidade de componentes, com segurança, organização e com um acabamento de alto padrão.
Os quadros da linha ADAPT podem ser instalados de embutir ou de sobrepor. Com uma profundidade reduzida, é essencial para facilitar sua instalação em paredes e Shafts.
Todos os componentes são 100% protegidos contra corrosão, portanto indicados para áreas marítimas
Proteção contra
sobrecargas
Proteção contra sobrecargas e curto circuitos nas instalações elétricas
Adapt embutir ou sobrepor, acabamento alto padrão
Contém acabamento especial na moldura, o que permite ser instalado embutido ou de sobrepor.
Atende às normas Nacionais e Internacionais
NBRIEC 61439
NR-10
NBR5410
QA
Automação
Profundidade 115 MM
- 36 módulos
- 02 filas de 18M
- 490 x 460 x 115 MM (A x L x P)
- 54 módulos
- 03 filas de 18M
- 635 x 460 x 115 MM (A x L x P)
- 72 módulos
- 04 filas de 18M
- 780 x 460 x 115 MM (A x L x P)
Profundidade 170 MM
- 66 módulos
- 03 filas de 22M
- 795 x 570 x 170 MM (A x L x P)
- 88 módulos
- 04 filas de 22M
- 979 x 570 x 170 MM (A x L x P)
- 110 módulos
- 05 filas de 22M
- 1145 x 570 x 170 MM (A x L x P)
- 132 módulos
- 06 filas de 22M
- 1320 x 570 x 170 MM (A x L x P)
- 154 módulos
- 07 filas de 22M
- 1495 x 570 x 170 MM (A x L x P)
Fecho metálico tipo fenda ou porta cadeado
Dobradiça metálica Embutida preta ou cromada

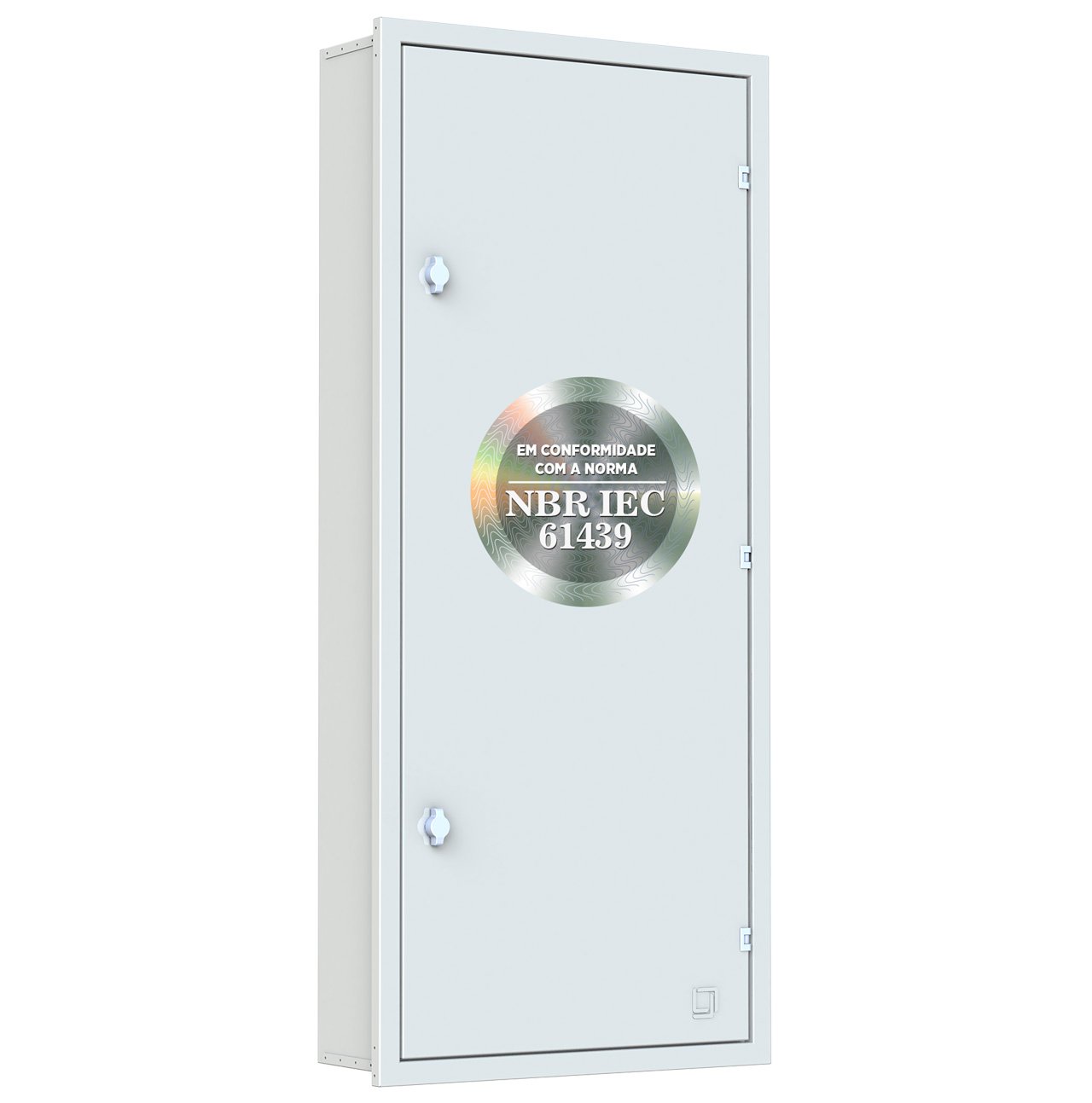

Selo de autenticidade gravado na porta
Informações técnicas
Automação
Proteção contra sobrecargas
Nossos quadros fazem a proteção contra sobrecargas e curto circuitos nas instalações elétricas, bem como a proteção de eletrodomesticos contra sobre-tensões nos circuitos elétricos.
A utilização e a facilidade de uso dos DRs ajudam na proteção contra choque elétricos nas pessoas.
São equipamentos duráveis e indicados para uso em áreas marítimas, possuem proteção total contra corrosão.

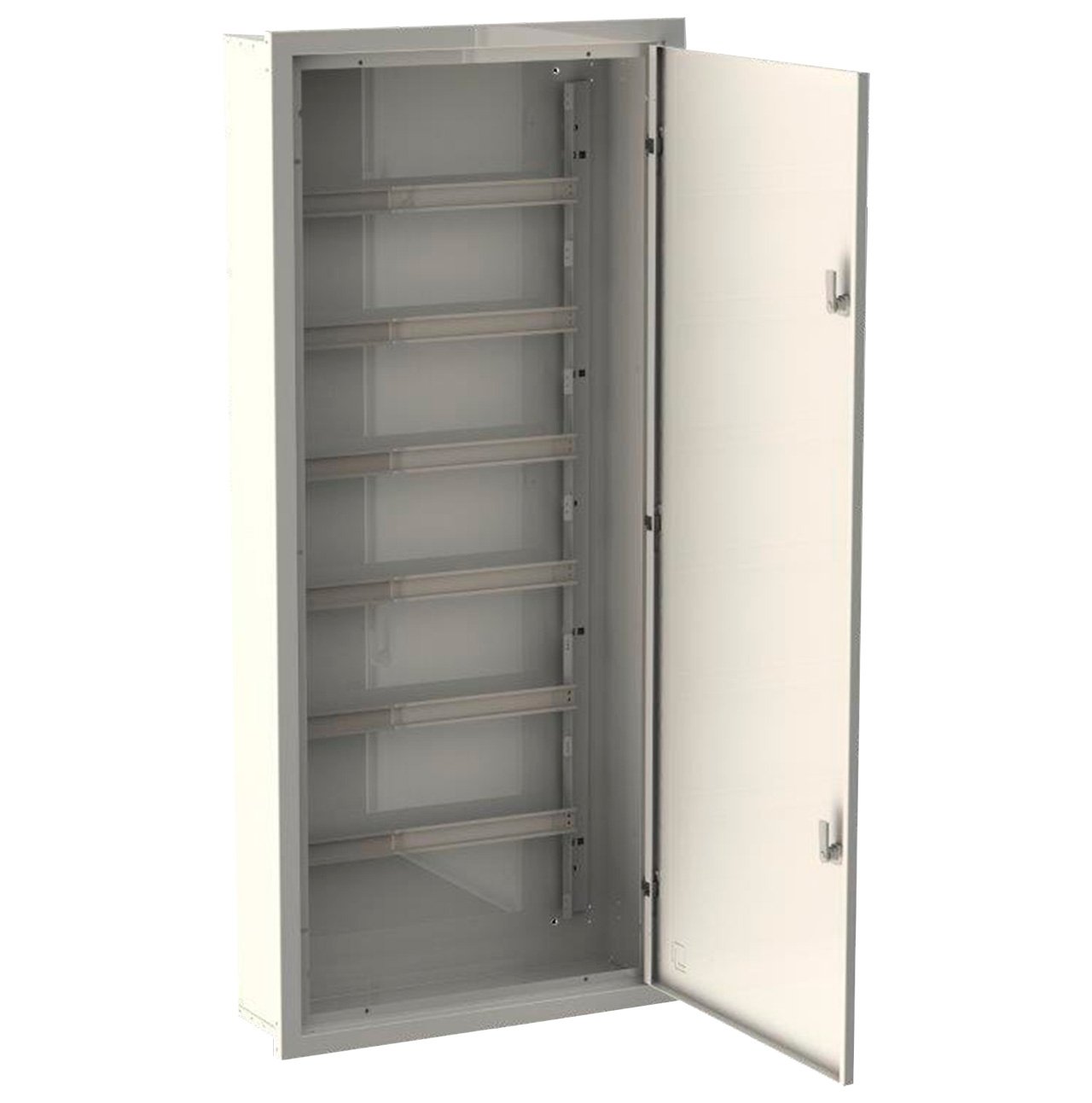

QDC embutir ou sobrepor, acabamento alto padrão.
O quadro Nacional da Linha ADAPT é fabricado em chapa galvanizada, minimizada, HDG - USIGAL - GI com espessura de 1,25 mm (#18).
Todos os components do quadro possuem proteção 100% contra corrosão.
Contém acabamento especial na moldura, o que permite ser instalado embutido ou de sobrepor.
As dobradiças embutidas, metálicas na cor preta ou cromada. O fecho é metálico com porta cadeado, para atender a NR-10. Demais fechos serão tipo fenda, de Polietileno preto.
Atende às normas Nacionais e Internacionais
→ Atende as normas nacionais e Internacionais,
NBRIEC 61439 / NR-10 / NBR5410
→ Pintura eletrostática, Cinza Claro - Ral 7035
→ Corrente Nominal Máxima: 250A
→Tensão Nominal Máxima: 440Vca
→ Grau de proteção: IP30
→ Instalação abrigada
→ ICC: 25 Ka / 380V
Outras dúvidas?
Instalação do qa
Composto por 3 Módulos
03 Etapas de instalação
MARCADOR
O marcador de profundidade deve permanecer no mesmo nível do acabamento final da parede.

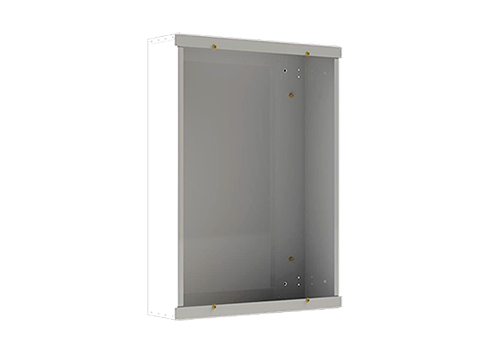

FUNDO
Colocação de eletrodutos e passagem dos cabos.

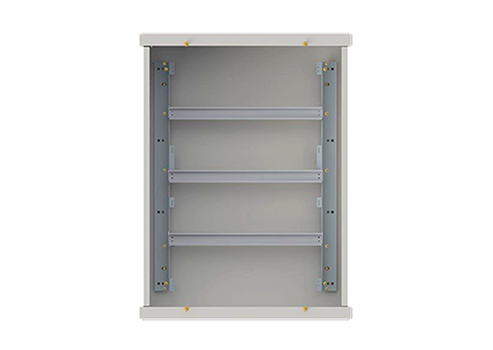

CHASSI
Ligação dos cabos e componentes

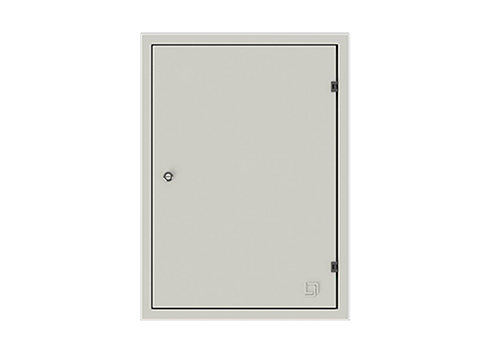

PORTA E MOLDURA
Acabamento final.
