Os quadros elétricos “Nacional” da linha caixa suportam uma grande quantidade de circuitos elétricos, com segurança, organização e com um acabamento diferenciado para atender construções de alto padrão.
Os quadros da linha caixa pode ser instalados abrigados / ao tempo.
Possuem profundidade especial de 150mm.
Proteção contra
sobrecargas
Proteção contra sobrecargas e curto circuitos nas instalações elétricas
Acabamento alto padrão
Contém acabamento especial na moldura para instalação de sobrepor
Atende às normas Nacionais e Internacionais
NBRIEC-61439
NR-10
NBR-5410
QDC SOBREPOR
P150.125A - IP65
- 36 módulos
- 480 x 450 x 150 MM (A x L x P)
- 54 módulos
- 625 X 450 X 150 MM (A x L x P)
- 72 módulos
- 770 X 450 X 150 MM (A x L x P)
Informações técnicas
P150.125A - IP65
Fecho metálico tipo fenda ou porta cadeado
Dobradiça metálica Embutida preta ou cromada
Selo de autenticidade gravado na porta
Proteção contra sobrecargas
Nossos quadros fazem a proteção contra sobrecargas e curto circuitos nas instalações elétricas, bem como a proteção de eletrodomesticos contra sobre-tensões nos circuitos elétricos.
A utilização e a facilidade de uso dos DRs ajudam na proteção contra choque elétricos nas pessoas.
São equipamentos duráveis e indicados para uso em áreas marítimas, possuem proteção total contra corrosão.

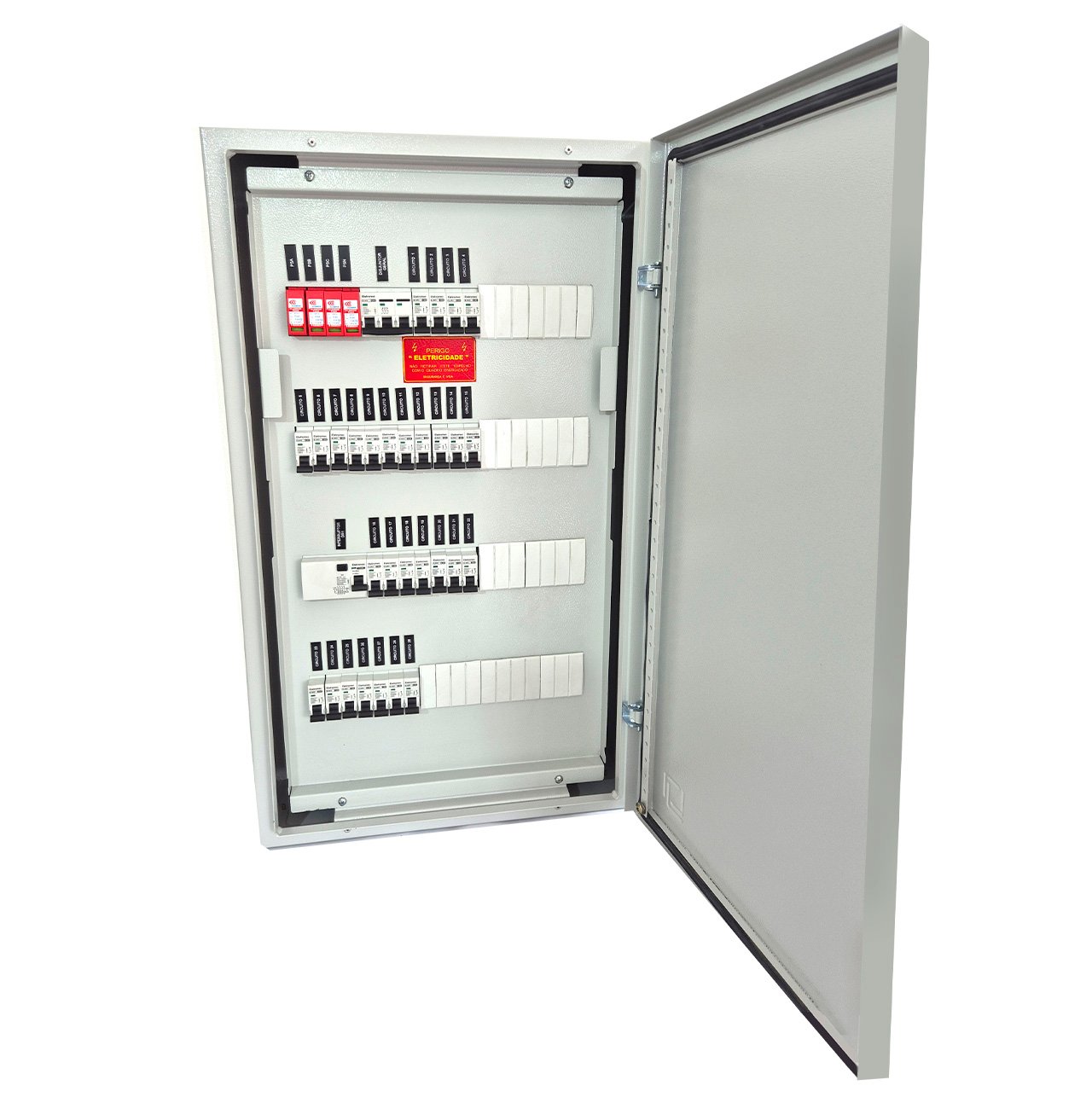

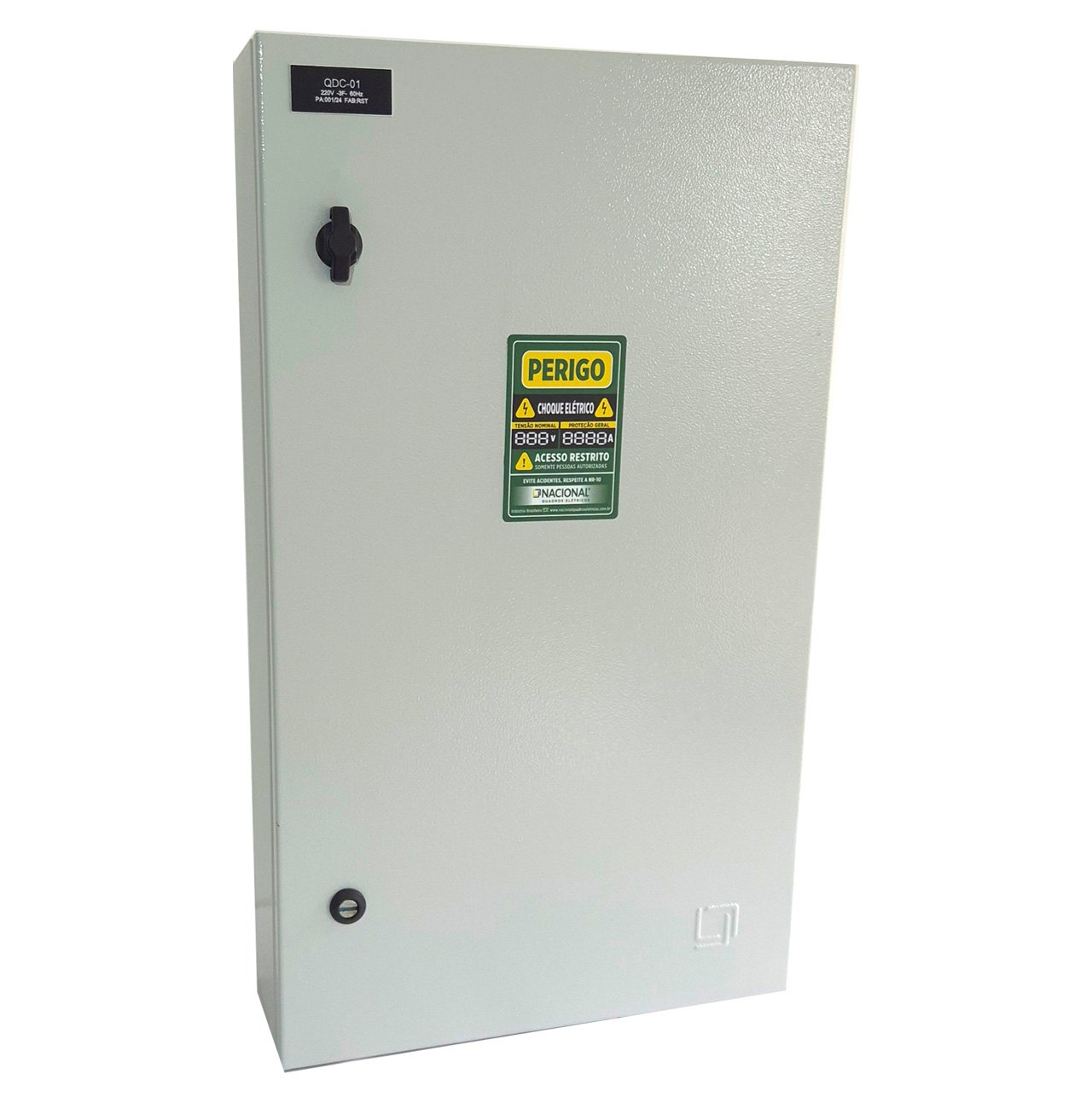

QDC para sobrepor, acabamento alto padrão.
Os quadros elétricos (QDC) são equipamentos que distribuem a eletricidade para as residências, escritórios e indústrias.
O quadro Nacional da Linha Caixa é fabricado em chapa de aço com espessura de 1,2mm e tampa flange inferior e superior.
Todos os componentes do quadro possuem proteção 100% contra corrosão.
OBS.: Quadro exclusivo para instalação de disjuntores, DRs, Barramentos e componentes no trilho DIN. Permite utilização de sinalização na porta.
Atende às normas Nacionais e Internacionais
→ Atende as normas nacionais e Internacionais,
NBRIEC-61439 / NR-10 / NBR-5410
→ Pintura eletrostática, Cinza Claro - Ral 7035
→ Corrente Nominal Máxima: 125A
→Tensão Nominal Máxima: 440V
→ Grau de proteção: IP-65
→ Instalação abrigada / ao tempo
→ ICC: 10 KA / 380V
Outras dúvidas?
Instalação P150.125A - IP65
Composto por 2 Módulos
02 Etapas de instalação

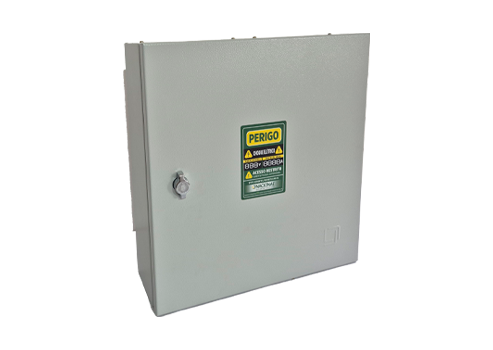

CAIXA
Colocação de eletrodutos e passagem dos cabos.

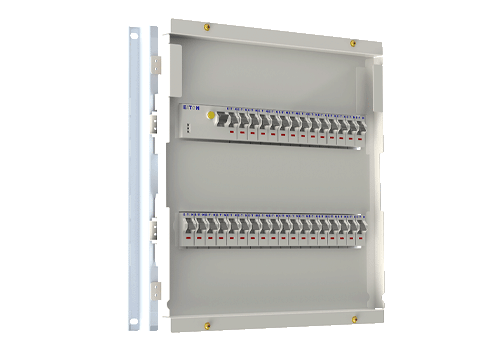

CHASSI COM ESPELHO
Proteção IP65. Cabos, testes e confirmação dos circuitos.
