Os quadros elétricos “Nacional” da linha ADAPT suportam uma grande quantidade de circuitos elétricos, com segurança, organização e com um acabamento diferenciado para atender construções de alto padrão.
Os Quadros da Linha ADAPT podem ser instalados embutidos ou de sobrepor.
Proteção contra
sobrecargas
Proteção contra sobrecargas e curto circuitos nas instalações elétricas
Adapt embutir ou sobrepor, acabamento alto padrão
Contém acabamento especial na moldura, o que permite ser instalado embutido ou de sobrepor.
Atende às normas Nacionais e Internacionais
NBRIEC 61439
NR-10
NBR5410
QDC EMBUTIR OU SOBREPOR
P115.125A - IP40

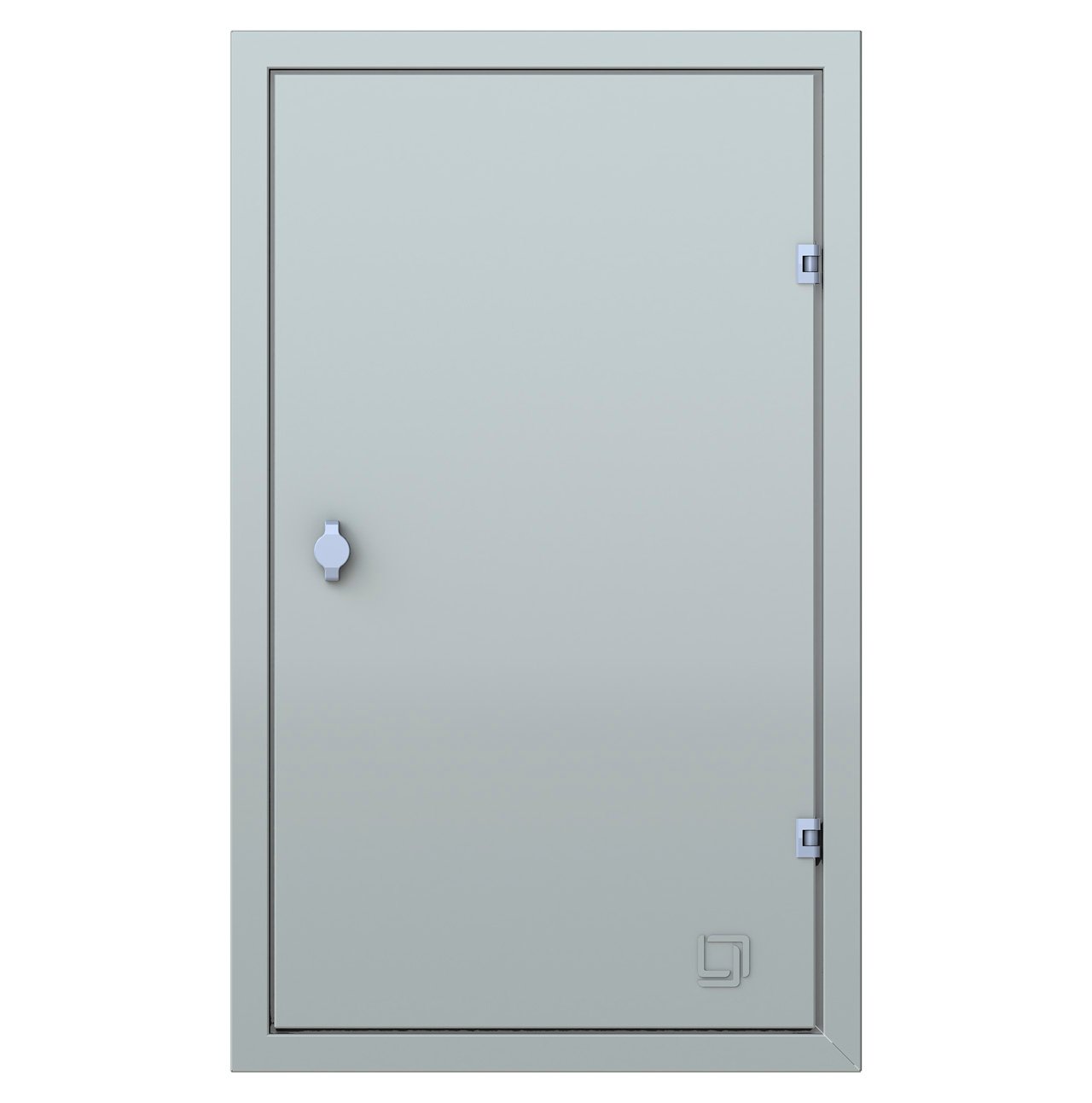

Moldura
- 36 módulos
- 520 x 490 x 135 MM (A x L x P)
- 54 módulos
- 665 x 490 x 135 MM (A x L x P)
- 72 módulos
- 810 x 490 x 135 MM (A x L x P)

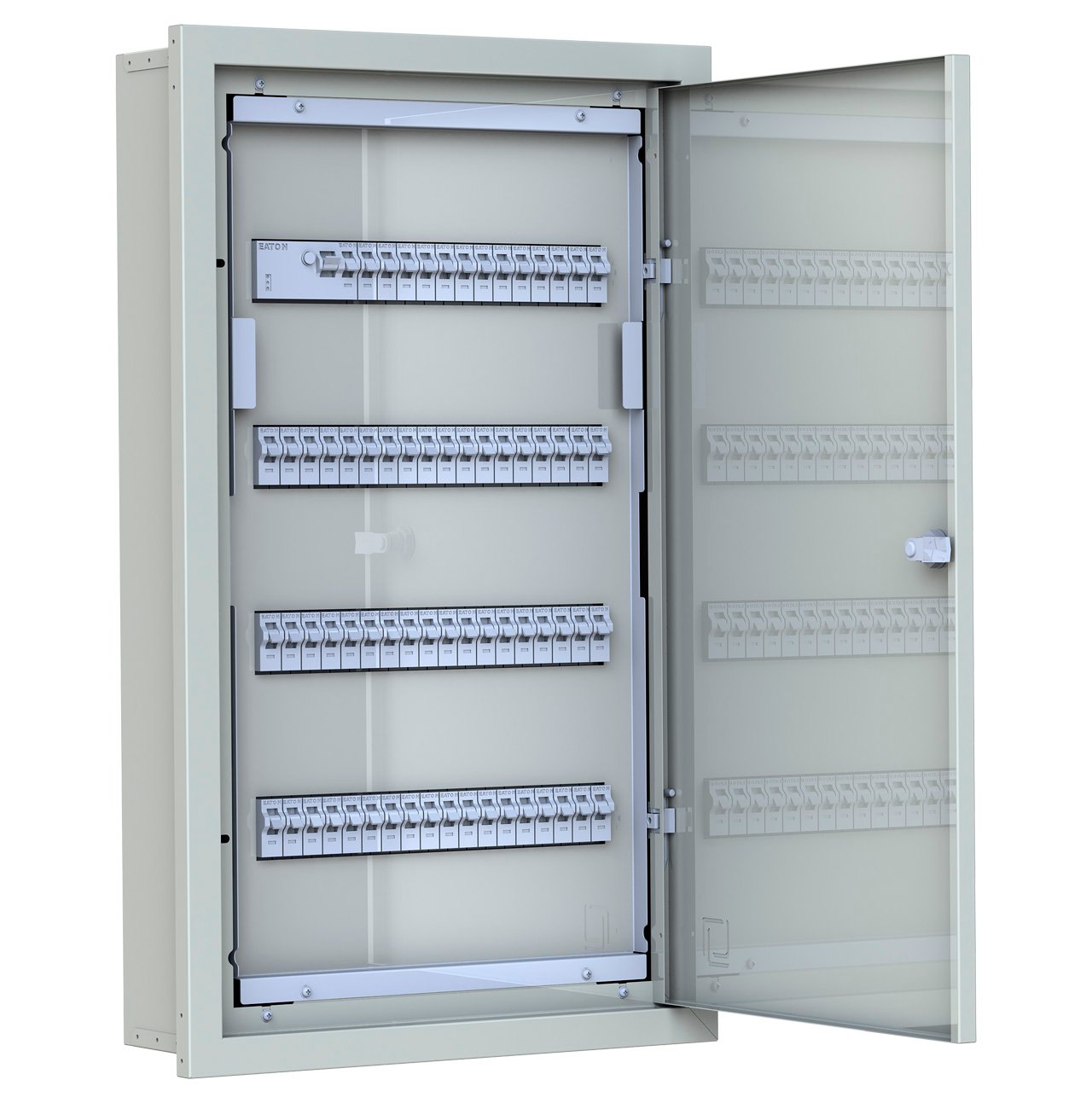

Fundo
- 36 módulos
- 490 x 460 x 115 MM (A x L x P)
- 54 módulos
- 635 x 460 x 115 MM (A x L x P)
- 72 módulos
- 780 x 460 x 115 MM (A x L x P)
Informações técnicas
P115.125A - IP40
Fecho metálico tipo fenda ou porta cadeado
Dobradiça metálica Embutida preta ou cromada
Selo de autenticidade gravado na porta
Proteção contra sobrecargas
Nossos quadros fazem a proteção contra sobrecargas e curto circuitos nas instalações elétricas, bem como a proteção de eletrodomesticos contra sobre-tensões nos circuitos elétricos.
A utilização e a facilidade de uso dos DRs ajudam na proteção contra choque elétricos nas pessoas.
São equipamentos duráveis e indicados para uso em áreas marítimas, possuem proteção total contra corrosão.
QDC embutir ou sobrepor, acabamento alto padrão.
Os quadros elétricos (QDC) são equipamentos que distribuem a eletricidade para as residências, escritórios e indústrias.
O quadro Nacional da Linha ADAPT é fabricado em chapa CHAPA GALVANIZADA, MINIMIZADA, HDG - USIGAL - GI, com espessura de 0,95 mm (#20).
Todos os componentes do quadro possuem proteção 100% contra corrosão.
Contém acabamento especial na moldura, o que permite ser instalado embutido ou de sobrepor.
Atende às normas Nacionais e Internacionais
→ Atende as normas nacionais e Internacionais,
NBRIEC 61439 / NR-10 / NBR5410
→ Pintura eletrostática, Cinza Claro - Ral 7035
→ Corrente Nominal Máxima: 125A
→Tensão Nominal Máxima: 440V
→ Grau de proteção: IP30
→ Instalação abrigada
→ ICC: 10 KA / 380V
Outras dúvidas?
Instalação P115.125A - IP40
Composto por 4 Módulos
04 Etapas de instalação
FUNDO
Colocação de eletrodutos e passagem dos cabos.

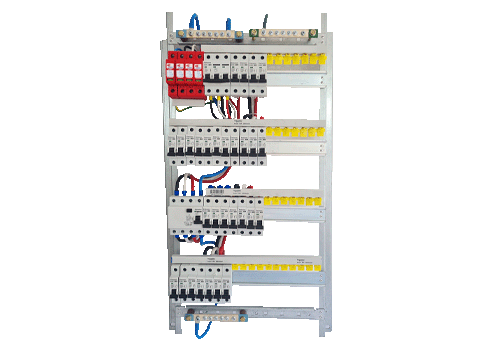

CHASSI INTERNO
Fechamento dos cabos nos disjuntores e barramentos.

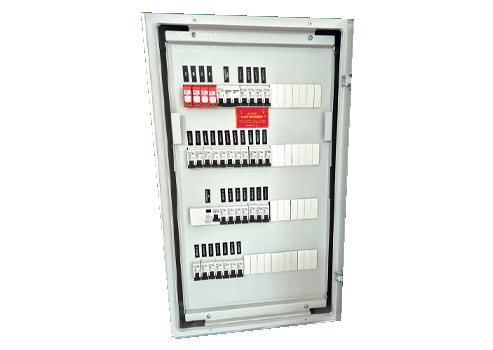

CHASSI COM ESPELHO
Proteção IP2X. Testes e confirmação dos circuitos.
PORTA E MOLDURA
Acabamento final.
