Os quadros elétricos Nacional da Linha Caixa suportam uma grande quantidade de circuitos elétricos, com segurança, organização e com um acabamento diferenciado para atender também construções de alto padrão.
Possuem profundidade especial de 220mm Grau de proteção IP 65.
Proteção contra
sobrecargas
Proteção contra sobrecargas e curto circuitos nas instalações elétricas
Caixa embutir ou sobrepor, acabamento alto padrão
Contém acabamento especial, o que permite ser instalado embutido ou de sobrepor.
Atende às normas Nacionais e Internacionais
NBRIEC-61439
NR-10
NBR-5410
QDC EMBUTIR OU SOBREPOR
P220.250A - IP65
- 30 módulos
- 780 x 550 x 220 MM (A x L x P)
- 52 módulos
- 955 x 550 x 220 MM (A x L x P)
- 74 módulos
- 1130 x 550 x 220 MM (A x L x P)
- 96 módulos
- 1305 x 550 x 220 MM (A x L x P)
- 118 módulos
- 1480 x 550 x 220 MM (A x L x P)
Informações técnicas
P220.250A - IP65
Fecho metálico tipo fenda ou porta cadeado
Dobradiça metálica Embutida preta ou cromada
Selo de autenticidade gravado na porta
Proteção contra sobrecargas
Nossos quadros fazem a proteção contra sobrecargas e curto circuitos nas instalações elétricas, bem como a proteção de eletrodomesticos contra sobre-tensões nos circuitos elétricos.
A utilização e a facilidade de uso dos DRs ajudam na proteção contra choque elétricos nas pessoas.
São equipamentos duráveis e indicados para uso em áreas marítimas, possuem proteção total contra corrosão.

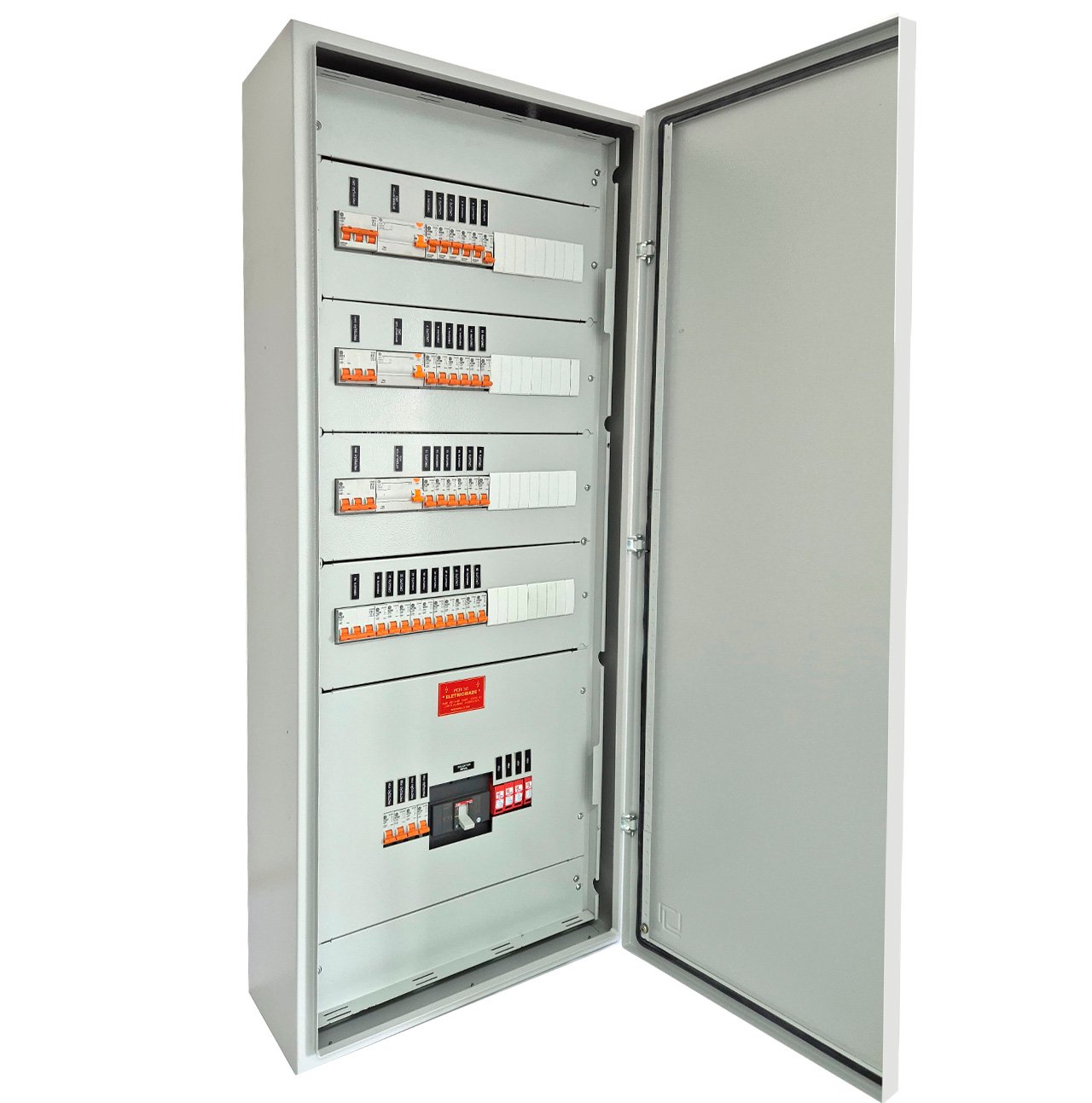

QDC para sobrepor, acabamento alto padrão.

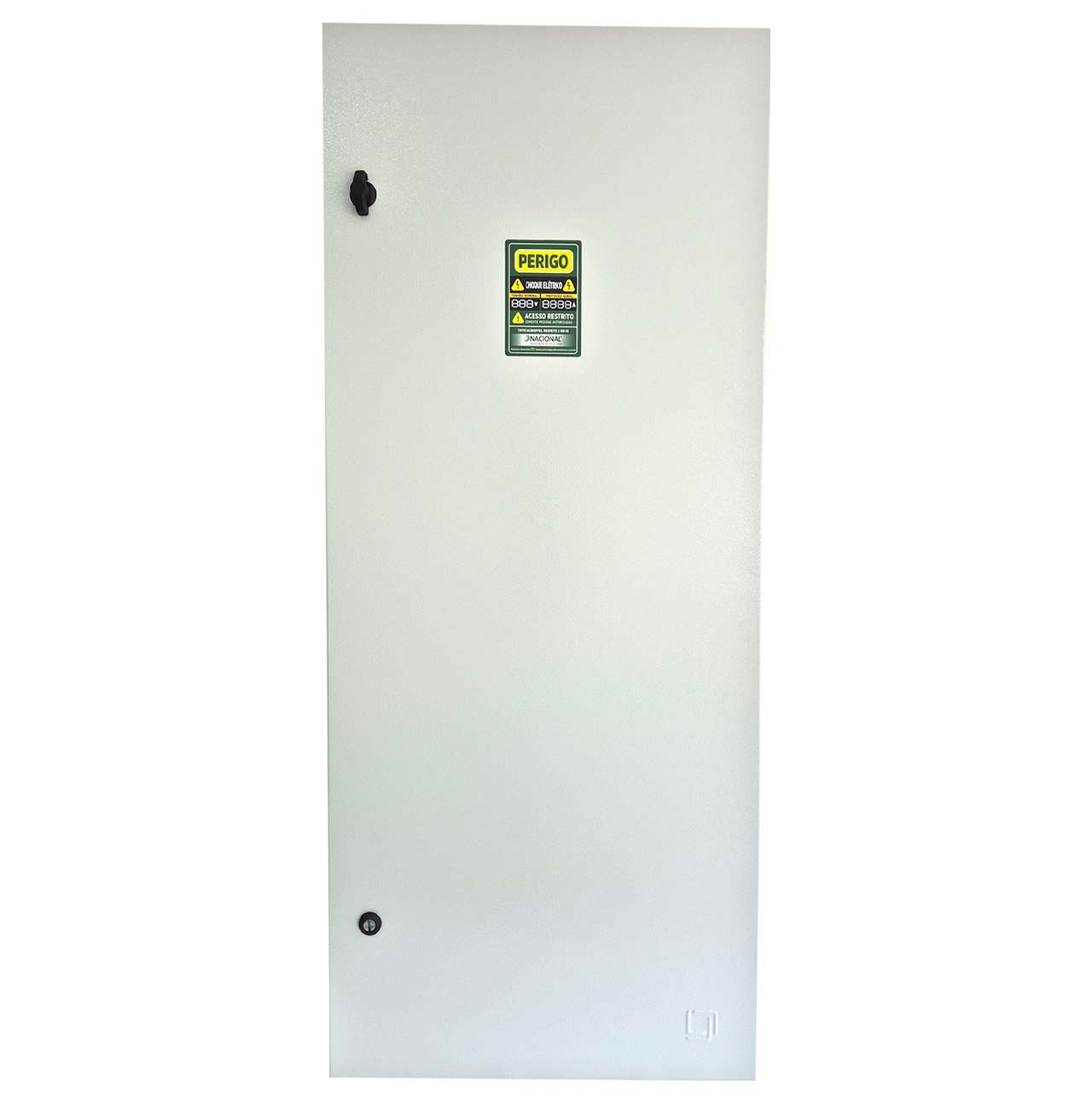

O quadro elétrico P220.250A pode ser instalados embutido ou de sobrepor. As dobradiças são embutidas, metálicas na cor preta ou cromada. O fecho é metálico com porta-cadeado, para atender a NR-10. Demais fechos serão tipo fenda, de Polietileno preto.
O quadro Nacional da Linha Caixa é fabricado em chapa de aço com espessura de 1,2mm (#18) e tampa flange inferior e superior.
Todos os componentes do quadro possuem proteção 100% contra corrosão.
Atende às normas Nacionais e Internacionais
→ Atende as normas nacionais e Internacionais,
NBRIEC-61439 / NR-10 / NBR-5410
→ Pintura eletrostática, Cinza Claro - Ral 7035
→ Corrente Nominal Máxima: 250A
→Tensão Nominal Máxima: 440V
→ Grau de proteção: IP-65
→ Instalação abrigada ou ao tempo
→ ICC: 20 KA / 380V
Outras dúvidas?
Instalação P220.250A - IP65
Composto por 2 Módulos
2 Etapas de instalação

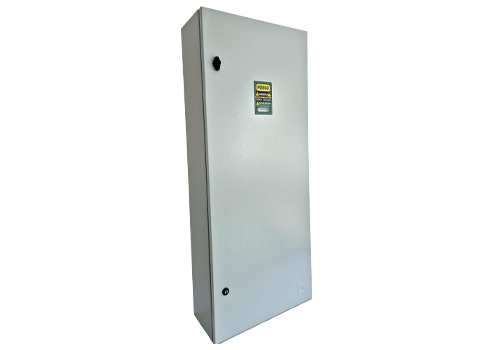

CAIXA
Colocação de eletrodutos e passagem dos cabos.

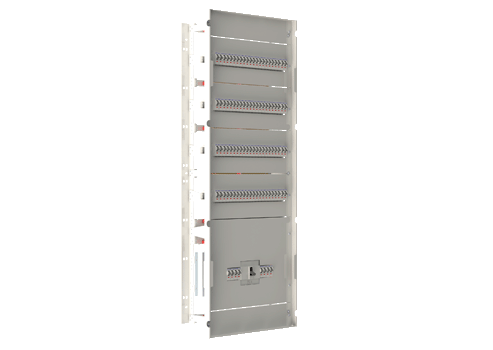

CHASSI COM ESPELHO
Proteção IP65. Cabos, testes e confirmação dos circuitos.
